Oświetlenie i bezpieczniki Ursus C-360 – diagnostyka i naprawa

Sprawna instalacja elektryczna w ciągniku Ursus C-360 to nie tylko kwestia komfortu pracy po zmroku, ale przede wszystkim fundament bezpieczeństwa operatora oraz innych uczestników ruchu drogowego. Choć konstrukcja „sześćdziesiątki” jest uznawana za prostą i pancerną, starzejąca się izolacja przewodów, korozja styków oraz drgania silnika sprawiają, że układ oświetlenia wymaga regularnej kontroli. Zrozumienie budowy tablicy bezpieczników oraz specyfiki poszczególnych obwodów pozwala na szybką diagnostykę i samodzielną naprawę większości usterek w warunkach polowych.

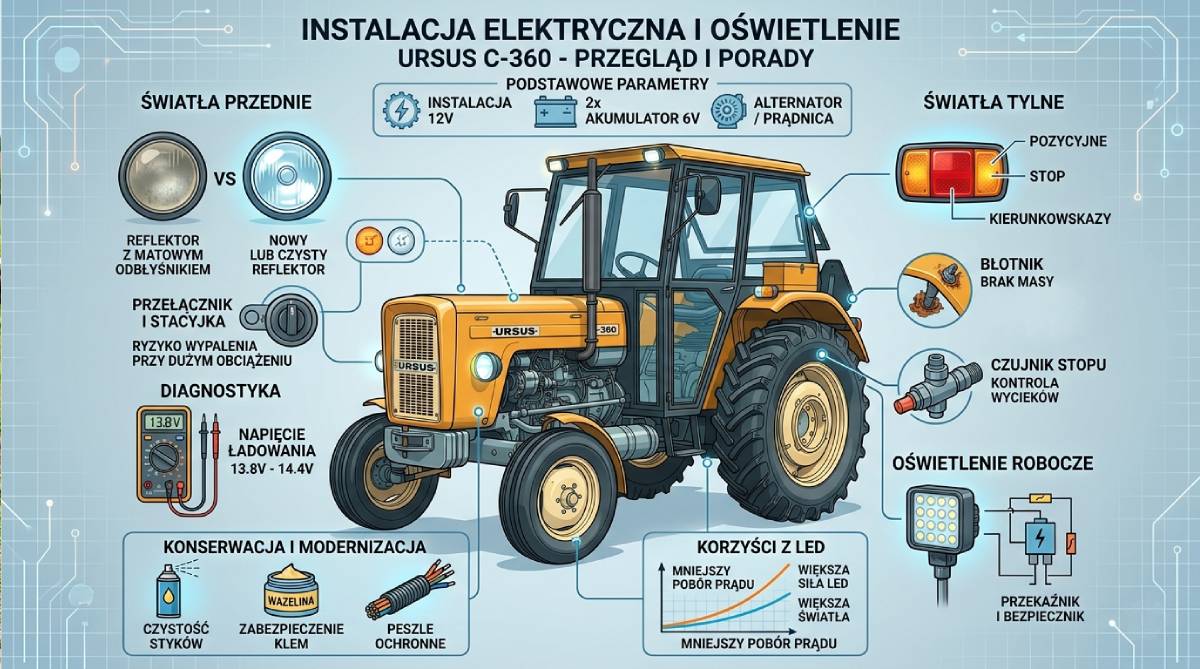

Układ oświetlenia w Ursus C-360

Prawidłowe funkcjonowanie świateł w ciągniku zależy od kondycji prądnicy lub alternatora oraz drożności połączeń masowych, które w maszynach rolniczych są najczęstszym słabym ogniwem. Instalacja w C-360 jest oparta na instalacji 12V (przy dwóch akumulatorach 6V połączonych szeregowo), co determinuje dobór odpowiednich żarówek i zabezpieczeń.

Światła przednie W Ursusie C-360

W fabrycznej konfiguracji Ursus C-360 wyposażony jest w reflektory główne obsługujące światła mijania oraz drogowe, a także osobne lampy pozycyjne. Kluczowym elementem jest tutaj stacyjka oraz przełącznik świateł, które często ulegają wypaleniu pod wpływem wysokiego natężenia prądu. Podczas serwisu świateł przednich należy zwrócić uwagę na czystość odbłyśników – matowe lustra drastycznie ograniczają widoczność, nawet przy sprawnej instalacji.

Światła tylne w C-360

Tylne oświetlenie obejmuje światła pozycyjne, stopu oraz kierunkowskazy, zazwyczaj zamknięte w dwusekcyjnych lampach zespolonych. Największym problemem w tej sekcji jest brak masy na błotnikach, które z czasem korodują lub są pokryte grubą warstwą farby, co przerywa obwód elektryczny. Warto pamiętać, że światło stop aktywowane jest przez czujnik hydrauliczny przy pompie hamulcowej, który może przeciekać lub tracić przewodność.

Kompendium Instalacji Elektrycznej Ursus C-360

Jakie jest oświetlenie robocze do ciągników Ursus C-360?

Standardowa instalacja C-360 rzadko posiadała rozbudowane oświetlenie robocze, jednak praca w gospodarstwie wymusza jego posiadanie. Najważniejszą zasadą jest podłączenie dodatkowych lamp przez oddzielny przekaźnik i bezpiecznik, aby nie obciążać fabrycznej stacyjki, która nie została zaprojektowana do obsługi wielu odbiorników jednocześnie.

Bezpieczniki w instalacji elektrycznej Ursusa C-360

System zabezpieczeń w Ursusie oparty jest na klasycznych bezpiecznikach topikowych (płytkowych lub rurkowych w starszych typach skrzynek), które chronią instalację przed przegrzaniem i pożarem w przypadku zwarcia.

Podręczna tabela bezpieczników (typowa konfiguracja)

Lokalizacja bezpieczników w Ursusie C-360

Główna skrzynka bezpiecznikowa znajduje się pod deską rozdzielczą, zazwyczaj po prawej stronie kolumny kierowniczej. Składa się ona z sześciu lub ośmiu gniazd, gdzie każde odpowiada za konkretną sekcję: od sygnału dźwiękowego i gniazda przyczepy, po światła drogowe i mijania (często rozdzielone na stronę lewą i prawą).

Jakie są najczęstsze przyczyny przepalania bezpieczników w C-360?

Nagłe przerwanie obwodu najczęściej wynika z przetarcia izolacji przewodów biegnących wzdłuż silnika lub pod spodem ciągnika, co prowadzi do zwarcia do masy. Inną przyczyną jest stosowanie żarówek o zbyt dużej mocy lub podpinanie nieszczelnych instalacji przyczep, które powodują gwałtowny wzrost natężenia prądu i przepalenie wkładki bezpiecznikowej.

Ursus C-360 – problemy z oświetleniem

Diagnostyka usterek w C-360 wymaga systematyczności – od sprawdzenia źródła prądu, przez bezpiecznik, aż po samą żarówkę i punkty masowe.

• Brak świateł – Jeśli nie świeci cała sekcja, przyczyną jest zazwyczaj zaśniedziały bezpiecznik lub uszkodzona stacyjka. Warto wyczyścić gniazda bezpieczników drobnym papierem ściernym, ponieważ tlenki na stykach skutecznie blokują przepływ prądu. Jeżeli problem dotyczy tylko jednej lampy, należy sprawdzić stan włókna żarówki oraz czy przewód zasilający nie wysunął się z konektora wewnątrz klosza.
• Słabe oświetlenie – Efekt „żółtego światła” to zazwyczaj wynik zbyt niskiego napięcia ładowania lub spadków napięcia na utlenionych połączeniach śrubowych. Należy sprawdzić multimetrem napięcie na zaciskach akumulatora przy pracującym silniku – powinno wynosić około 13.8 – 14.4V. Jeśli ładowanie jest poprawne, winne są zazwyczaj zabrudzone styki masowe reflektorów.
• Migające światła – Niestabilne oświetlenie, które mruga podczas jazdy po nierównościach, wskazuje na poluzowane konektory lub luźną masę. Drgania Ursusa C-360 sprzyjają odkręcaniu się śrub mocujących przewody masowe do korpusu ciągnika, dlatego warto profilaktycznie dokręcić wszystkie punkty styku instalacji z „żelazem”.

Modernizacja oświetlenia w C-360

Współczesnym standardem w rolnictwie staje się przejście na oświetlenie LED, które przy znacznie mniejszym poborze prądu oferuje wielokrotnie silniejszy strumień światła. Montaż paneli LED jako świateł roboczych odciąża alternator i pozwala na wielogodzinną pracę bez ryzyka rozładowania akumulatorów. Przy takiej modernizacji warto wymienić również tradycyjne żarówki w lampach tylnych na ich ledowe odpowiedniki, co eliminuje problem wypalania się gniazd plastikowych lamp.

Konserwacja instalacji elektrycznej w C-360

Podstawą długowieczności układu jest utrzymanie go w czystości i suchości. Regularne stosowanie preparatów typu „kontakt” do czyszczenia styków elektrycznych oraz zabezpieczanie zacisków akumulatora wazeliną techniczną zapobiega powstawaniu ognisk korozji. Ważne jest także, aby wszystkie wiązki przewodów były osłonięte peszlami ochronnymi, co chroni je przed kontaktem ze smarami, paliwem oraz uszkodzeniami mechanicznymi.

Podsumowanie

Prawidłowo serwisowana instalacja elektryczna w Ursusie C-360 to gwarancja, że maszyna nie zawiedzie nas podczas pilnych prac sezonowych. Systematyczna kontrola stanu bezpieczników i dbałość o czystość styków masowych to najprostsze sposoby na uniknięcie kosztownych awarii i zapewnienie sobie pełnej widoczności na polu i drodze.
